Einbauversuch

Ziel

  • Ermittlung der Einbaudichte (für Standsicherheitsanalyse)
  • Bestimmung der Verdichtungswilligkeit (Verdichtungsaufwand)
  • Qualitätssicherung MBA (nach Anhang 3, AbfAblV)

Durchführung

Einrichtung eines Testfeldes (nach GDA E3-13), min. 16x16 m
Einmessung des Testfeldes über automatisches GPS/Nivellement
Verlegung/Einmessung von Setzungsmessrohren
Kontinuierliche GPS-Einmessung des Kompaktors während der Überfahrten
Messung der Feldsetzung bzw. der Schichtsetzung
Ermittlung des Einbauvolumens je Schicht oder Feld


Bilder

freibur1

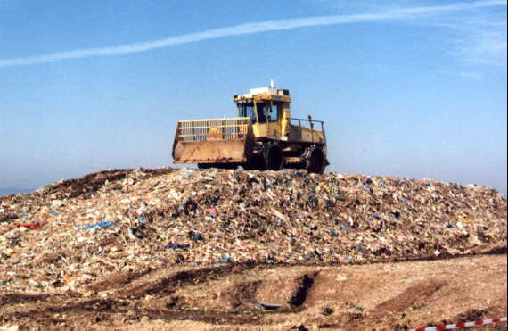

Einbauversuch Freiburg, 1995
Kompaktor auf dem Frischmüllfeld, rechts MBA-Material
ns_schnitte

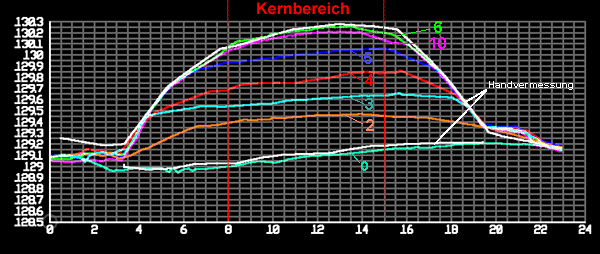

Eingemessene Überfahrten Wolfenbüttel, 1998
Vergleich mit optischem Nivellement
zoom1

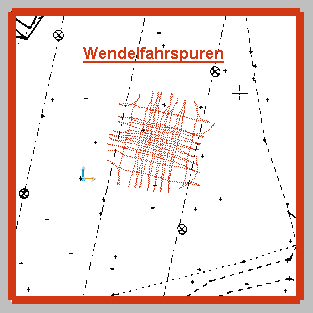

Durch automatisches GPS verfolgte Fahrspuren in ebener Darstellung

Auswertung

  • Bestimmung der Einbaudichte aus gemessenem Volumen und eingebauter Masse
  • Bestimung des optimalen (Proctor-) Wassergehaltes

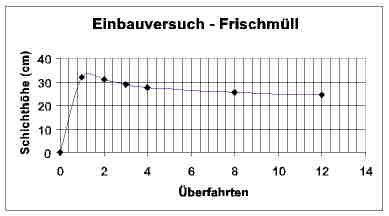

  • Setzung in Abhängigkeit von der Anzahl der Überfahrten (Bild unten)
verdicht
